鉴于之前柏慕联创宁夏办事处发的DAN双螺旋结构模型，此处我们山西公司也呼应一下，提供一种3DsMax中创建DAN双螺旋结构模型的方法，供大家参考。
在我们平时建模中，经常需要做一些软管形状的模型，除了使用经典的“放样”命令之外，还有其他几种制作方法。今天我给大家分享其中的一个简单的实例，是利用“样条线”命令制作软管形状的“DNA双螺旋结构”模型。
首先打开“创建”面板中的“图形”面板，单击“图形”面板中的“样条线”模块下的“螺旋线”命令，如图1所示。

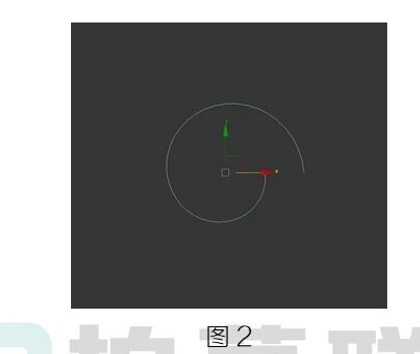

然后转到“前视图”中，拖动鼠标左键绘制 条螺旋线，如图2

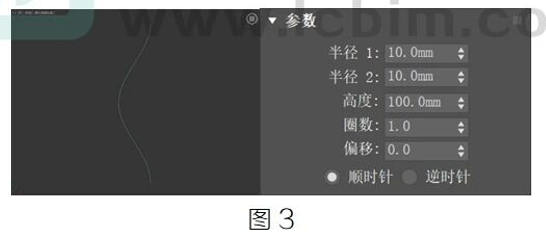

接着将视门转到“顶视图”，单击已创建好的螺旋线，调整“修改面板”中的“参数”属性中的数值，如图3所示。
接下来是重点，继续调整“修改面板”中的“渲染”属性中的数值，将“在渲染中启用”和在“视口中启用”两个选项仝部打勾，这样在视口中可以看到螺旋线已经变成了二维实体。最后将下方参数修改和图4一致。

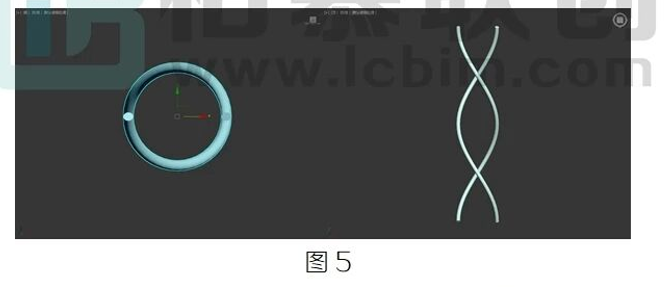

再回到“前视图”，点击创建好的螺旋线，按快捷键Ctrl+V弹出“克隆选项”，实例复制1根相同的螺旋线。这时2根相同的螺旋线完全重合在一起，选择其中一根并旋转180，完成后可在其他视口进行观察，如图5所示。
接下来在“顶视图”中创建一个圆柱体，调整其尺寸为半径0.6mT、高度20mm，井将它与螺旋线的底部水平对齐。再转到“前视图”中，将圆柱体与螺旋线的中心对齐，如图6所示。

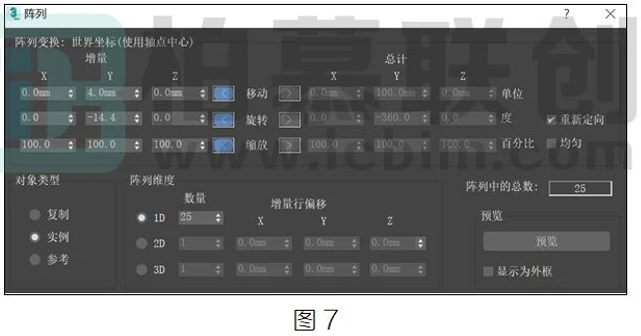

切换到透视图，选择圆柱体，点击“工具”菜单下的“阵列”命令，弹出阵列对话框，参照图7中数值进行修改。

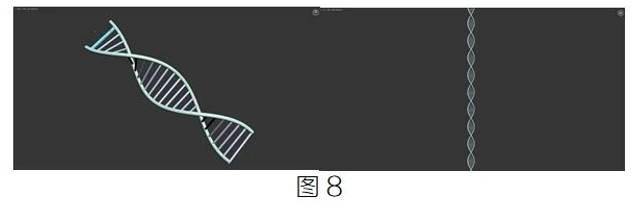

圆柱体阵列完成后，我们的基础模型就已经做好了，这是一组可连续复制的模型，我们可将模型打组后进行复制，如图8所示。

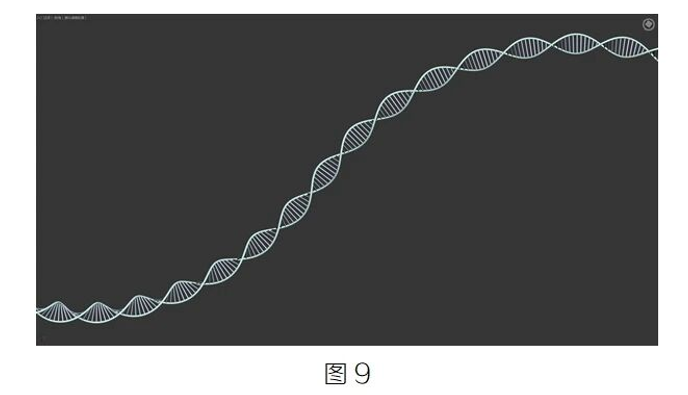

如果要对模型进行各种变形，可用“修改器”菜单下的“参数化变形器”中的各类变形器进行修改，如:弯曲、扭曲、锥化等等。图9的模型是添加了弯曲变形器的效果。
