在我们使用Sketchup的时候，经常需要做一些稍微复杂的模型，但是Sketchup中的建模工具并没有那么丰富，我们只能通过一些辅助的办法来建模。今天我给大家分享一个简单的实例，利用“组件属性”命令制作一个“DNA双螺旋结构”模型。

首先使用“形状”命令中的“圆”命令，在“顶视图”中，拖动鼠标左键绘制一个圆形，然后使用“直线”命令来捕捉圆边线上的中点来绘制将圆形等分的线段，将圆形切成8等分，如图1所示。

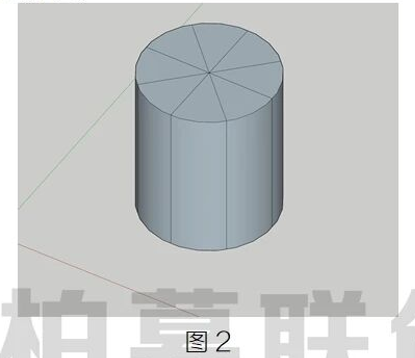

然后使用“推拉”命令将圆形挤出成圆柱体，保持8个等分的扇形柱体，如图2所示。

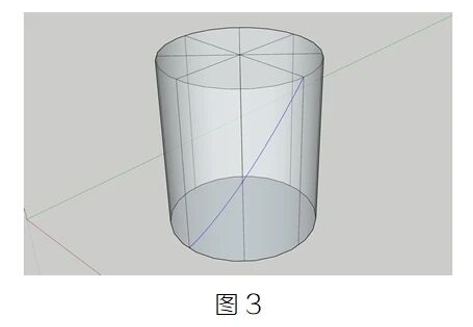

接着使用“圆弧”命令，任意挑选2个相邻的扇形柱体作为目标，在扇形柱体的顶部和底部之间画一条对角线。然后将圆柱体和对角线打组，如图3所示。

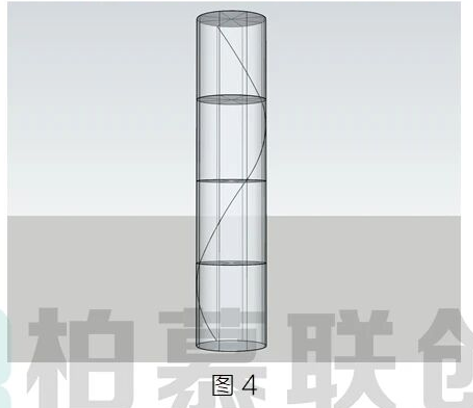

接着向上复制出3个圆柱体组，接着依次旋转新复制的圆柱体，达到每个圆柱体上的对角线都可以首尾相接，如图4所示。

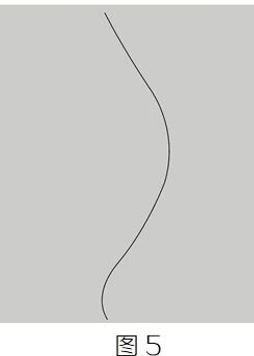

接下来对所有模型进行解组，并且删除对角线之外的所有元素如最终保留只一根螺旋样式的对角线，图5所示。
