接上节(上节完成了螺旋线的创建)。

在螺旋线最底部绘制一个圆形作为截面，使用“路径跟随”工具捕捉螺旋线作为路径，得到一个螺旋管状的模型，如图1所示。

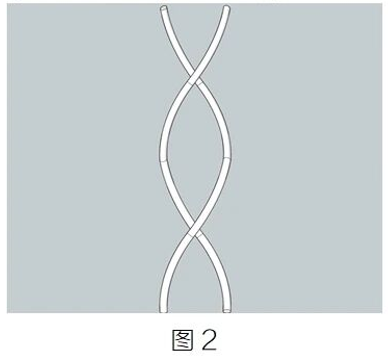

然后将螺旋管模型打后原地复制一个，并原地旋转180，让它和原模型形成一个双螺旋形式，如图2所示。

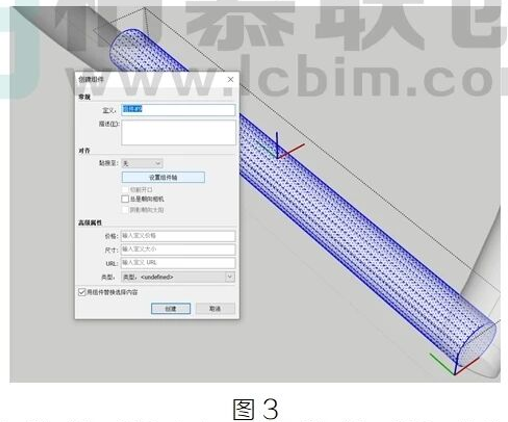

接下来使用“推拉”命令创建一根水平的圆柱体，对其使用“创建组件”命令后，在弹出的对话框中点击“设置组件轴”命令，然后将组件的轴心放置到组件的中心位置，单击“创建”命令结束，如图3所示。

然后点击“组件属性”命令，弹出“组件属性”对话框。单击“添加属性”选项，在弹出的菜单中选择“位置”中的“Z”选项，这样就给组件添加了“位置”中的“Z”轴的坐标属性。接下来同理，分别给组件添加“旋转”选项中的“RotZ”和“行为”选项中的“Copies”属性，如图4所示。

接下来需要按照顺序对添加的“组件属性”的值进行修改。首先双击“组件属性”对话框里的“位置”选项下的“Z”属性右侧的表格，修改其中的内容为“=cOpy*n”，这个属性代表着被复制模型在Z轴的移动复制的间距。接着将“旋转”选项下的“RotZ”属性值修改为“=cOpy*n”，这个属性代表着被复制模型在Z轴旋转复制的间距。最后再将“行为”选项下的“Copies”属性值修改为“n”，这个属性代表复制模型的数量。(注意:本案例的公式“=cOpy*n”中的n代表自然数集，例图中所用的数值仅适用于本案例。)

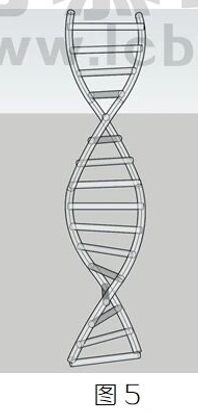

在修改完“Copies”的属性值后，圆柱体马上会生成复制体，复制体会按照“组件属性”中的各项属性去形成阵列，完成后的效果如图5中所示。

本次案例到此结束。
