关于顶部扶栏的连接。

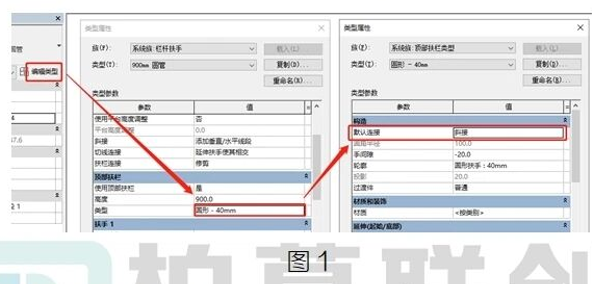

选中栏杆扶手，点击“编辑类型”，对“顶部扶栏”的类型进行编辑，可看到我们顶部扶栏的默认连接方式是“斜接”，如图1所示:

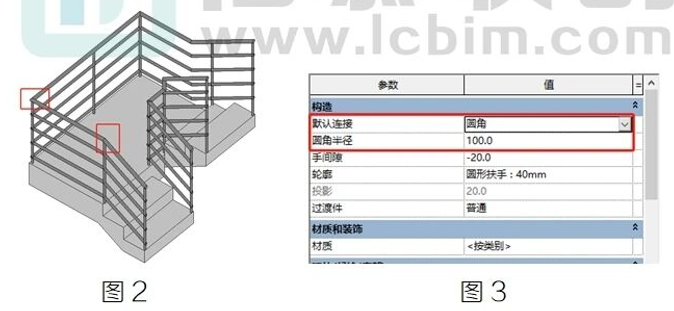

“斜接”效果如图2所示:

不过“默认连接”我们也是可以修改为“圆角”的，下面我们就将“默认连接”修改为“圆角”，随意修改“圆角半径”的值为“10O”，如图3所示:

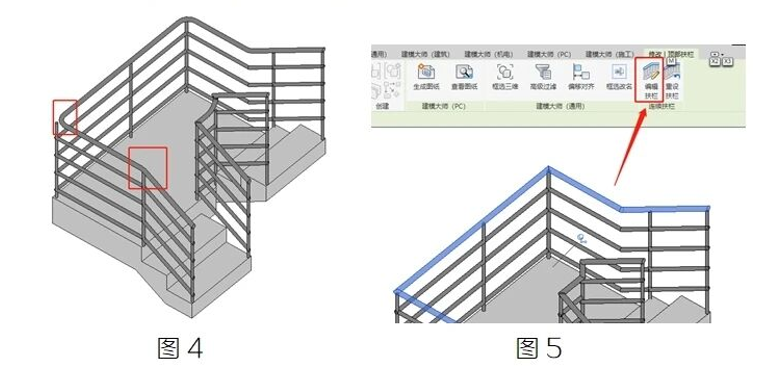

“圆角”效果如图4所示:

可以看到默认情况下，顶部扶栏的连接是根据顶部扶栏的类型属性确定的，类型属性修改之后，整体顶部扶栏的连接都会发生改变。不过我们也是可以替换单个连接位置的相接方式是“斜接”还下人是“圆角”的。

鼠标放置在“顶部栏杆”的位置，按住“tab”键，点选中顶部扶栏，在上方工具栏中选择“编辑扶栏”，如图5所示:

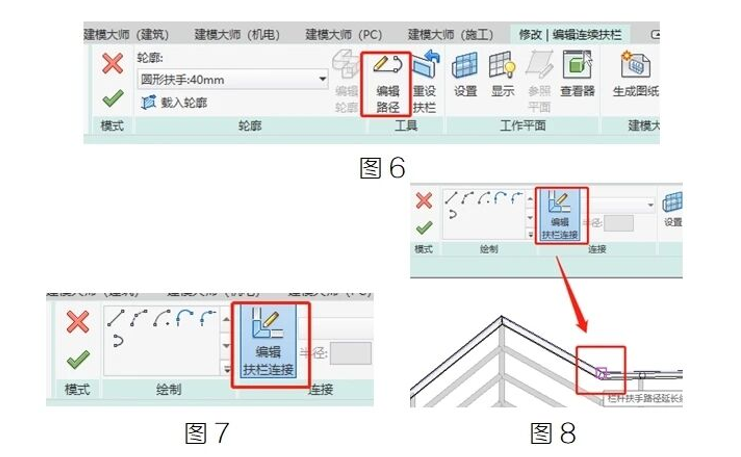

在“工具”面板上，单击“编辑路径”，之后我们可以看到“编辑扶栏连接”的命令，如图6.7所示:

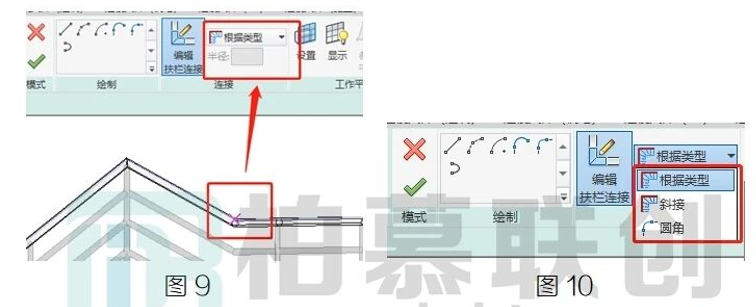

我们选择“编辑扶栏连接”，鼠标光标沿顶部扶栏移动，当光标移动到拐角上时，此连接的周围将出现一个框(如图8);单击鼠标左键，此连接上会显示X(如图9)，此时也可以看到“编辑扶栏连接”右边连接方式就会亮起;

连接方式有三个选项，“根据类型”、“斜接”与“圆角”，如图10所示:

现在我们就可以根据我们的情况进行修改了，我们可以单独把其中一个转角的连接方式修改为“斜接”或者“圆角”;修改完成点击“√”完成编辑模式。

需要注意的是，一旦单独修改过后，我们修改“默认连接”，这个单独修改的连接点是不会随着“默认连接”修改的，除非我们重新将这个转角位置的连接方式修改为“根据类型”。
