接上节，关于栏杆扶手在楼梯上的细节处理。

1.扶栏连接

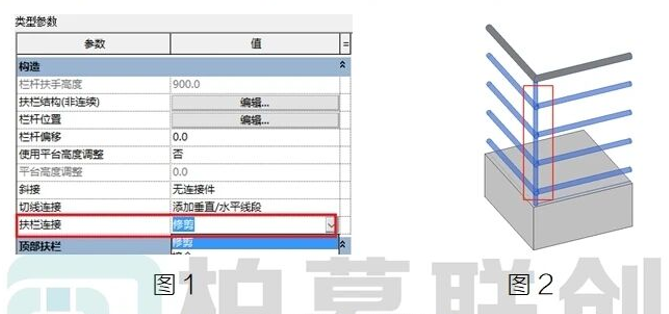

选中楼梯上的栏杆扶手，点击“编辑类型”，在“构造”选项卡有一个“扶栏连接”的命令，点开下拉箭头，我们可以看到它有两个命令供我们选择:“修剪”与“接合”，如图1所示:

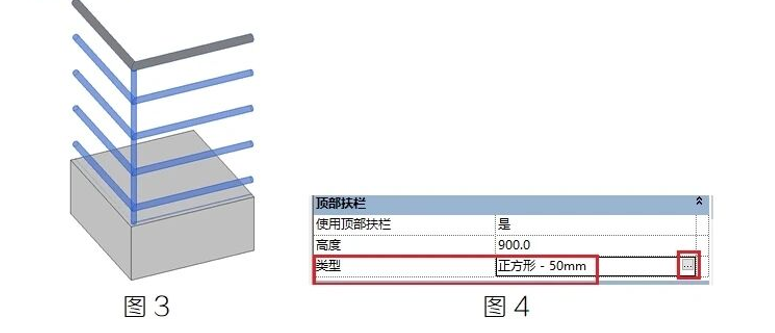

接下来，我们来看一下两者之间的区别:选择“修剪”一在转角的位置它会使用垂直平面剪切分段，如图2所示:>选择“接合”一在转角的位置它是以斜接的方式连接分段，如图3所示:

这就是两者之间的区别，我们可以根据本身需求进行选择。

2.顶部扶栏过渡件选中楼梯上的栏杆扶手，点击“编辑类型”，在“顶部扶栏”选项卡下“类型”中，点击右侧的“类型索引键”，进入“类型”编辑中，如图4所示:

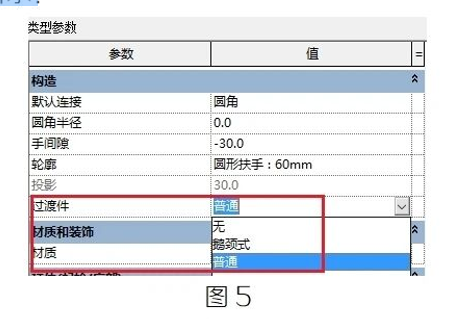

在“类型参数”选项卡有一个“过渡件”的命令，点开下拉箭头，我们可以看到它有三个命令供我们选择:“无”、“鹅颈式”与“普通”，如图5所示:

接下来，我们来看一下三者之间的区别:

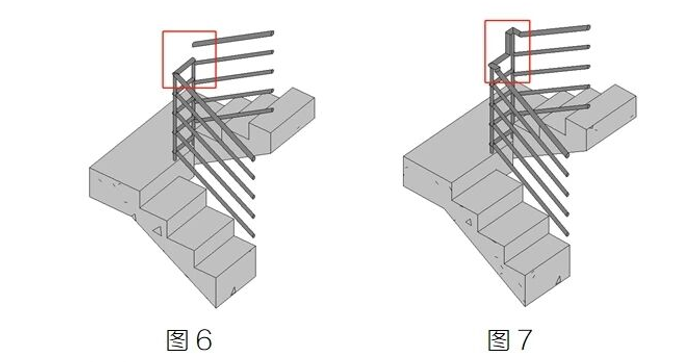

> 选择“无”一在包含平台的楼梯系统中，内部扶栏将终止于平台上的第一个或最后一个踏板的梯缘。如图6所示:

选择“鹅颈式”一顾名思义，在包含平台的楼梯系统中，梯段上的扶手与休息平台上的栏杆会形成像天鹅脖子一样的连接方式。如图7所示:

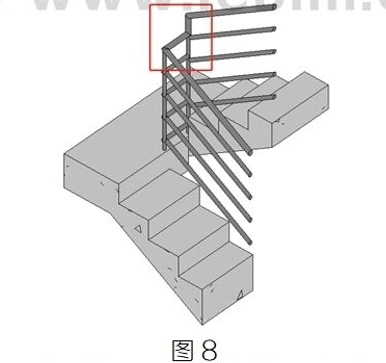

选择“普通”一在包含平台的楼梯系统中，梯段上的扶手与休息平台上的栏杆就会用最简单的方式连接在一起。如图8所示:

这就是三者之间的区别，我们可以根据本身需求进行选择。
