01.点击“文件”选项卡——“新建”——族，在弹出来的新建族对话框中，选择“基于线的公制常规模型.rft”，点击“打开”按钮，创建一个新族，在“属性”面板中点击“族类别和族参数”，适当调整其类别与参数，如图2.6-1所示。

图2.6-1  族类别和族参数

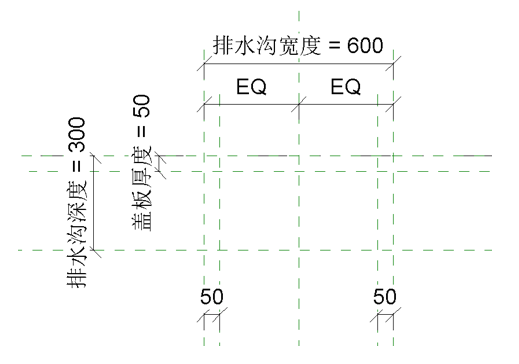

02.绘制参照平面。在“左”视图平面内，绘制相应的参照平面，并进行“等分”、“锁定”以及创建“排水沟宽度”、“排水沟深度”、“盖板厚度”的参数属性，如图2.6-2所示。

图2.6-2  参照平面

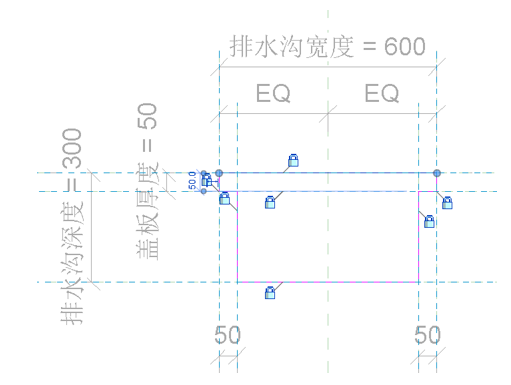

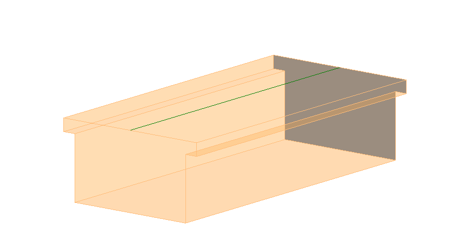

03.绘制排水沟轮廓线。在“创建”选项卡下点击“空心形状”下拉列表中的“空心拉伸”，在视图中进行排水沟轮廓线的绘制，并在绘制完成的轮廓线中逐一进行“对齐”和“锁定”，如图2.6-3所示，点击“完成”，即可完成空心拉伸。切换到“参照标高”视图平面内，适当调整其长度并进行“对齐”和“锁定”，致使排水沟随着参数的变化而变化，完成排水沟的绘制，如图2.6-4所示。保存族到相应的文件夹内。

图2.6-3  排水沟轮廓线

图2.6-4  排水沟

04.创建项目进行对族的验证。新建“建筑样板”项目，并在平面视图中适当绘制楼板，并把绘制好的排水沟载入到项目中。在“建筑”选项卡下点击“放置构件”下拉列表的“放置构件”进行排水沟的放置，并点击“剪切”来进行主体与空心拉伸的剪切，如图2.6-5所示。

图2.6-5  排水沟验证
