扶手轮廓族实例

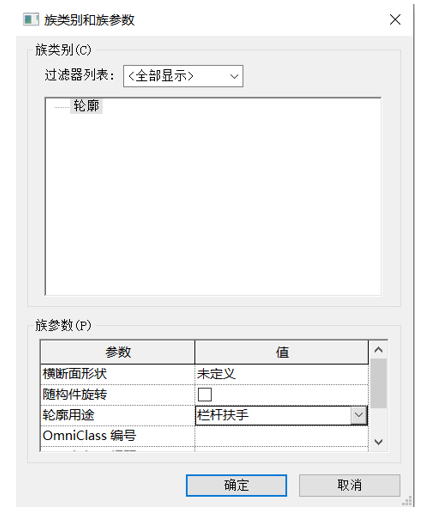

01.点击“文件”选项卡——“新建”——族，在弹出来的新建族对话框中，选择“公制轮廓-扶栏.rft”族样板，点击“打开”按钮，创建一个新轮廓族。接着在“属性”面板中点击“族类别和族参数”，适当调整其轮廓类型，如图2.3-1所示。

图2.3-1  族类别和族参数

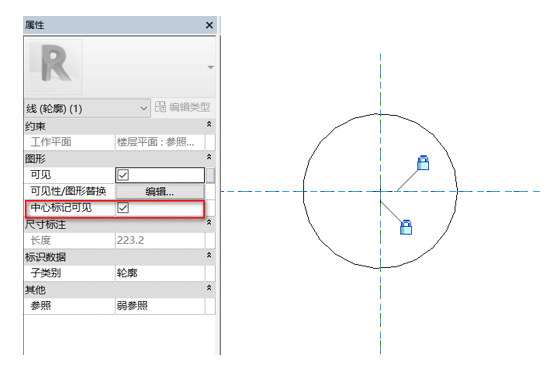

02.绘制扶栏轮廓。点击“创建”选项卡——“详图”面板——（线），在绘制面板中选择“圆形”，在中心原点绘制一个圆形轮廓。接着选中该圆形轮廓，在“属性”面板中勾选“中心标记可见”，如图2.3-2所示。然后在“修改”选项卡下点击“对齐”，将大圆锁定在经过圆心的参照平面上，如图2.3-3所示。

                                                                                                             图2.3-2  属性面板                                         图2.3-3  锁定图形

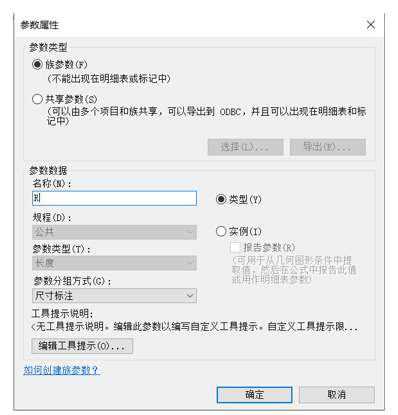

03.把临时尺寸标注更改为永久性尺寸标注后，选中半径标注，单击“修改”选项卡的标签尺寸标注面板上“创建参数”，在弹出来的“参数属性”面板上编辑名称为“R”，点击“确定”，则创建了一个新的标签参数，如图2.3-4所示。

图2.3-4  属性参数

04.绘制参照平面。在创建选项卡下点击“参照平面”，在二维视图中进行绘制参照平面，在“创建”选项卡中点击“对齐”将绘制好的参照平面进行等分，然后再次用“对齐”给总尺寸进行标注，如图2.3-5所示。接着选中总尺寸创建一个新的名称为“L”的参数标签。

图2.3-5  等分参照平面

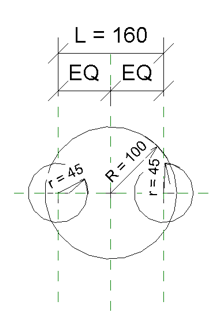

05.绘制小圆。重复02、03步骤进行对圆的锁定以及给小圆赋予新的标签参数“r”，绘制好的图形如图2.3-6所示。

图2.3-6  绘制小圆

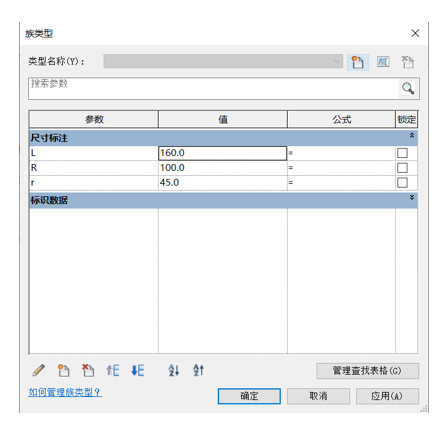

06.验证轮廓是否会随着参数的变化进行参变。在“属性”面板中点击“族类型”，在弹出来的“族类型”面板中更改数值检查轮廓是否会随着数值的变化而进行改变，如图2.3-7所示。

图2.3-7  族类型

07.修剪多余的对象。在修改面板中先使用“拆分图元”来对需要修剪的部分进行拆分，然后使用“修剪/延伸为角”进行修剪，如图2.3-8所示，完成后将所制作好的轮廓族保存到计算机本地文件夹中。

图2.3-8修剪图形

08.创建新项目来使用轮廓族。点击“文件”选项卡——“新建”——项目，在弹出来的"新建项目"面板中，选择“建筑样板”，点击“确定”按钮，创建一个新项目。并将制作好的轮廓族载入到项目中。

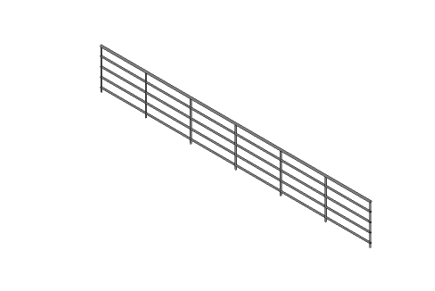

09.创建栏杆扶手。点击“建筑”选项卡——“楼梯坡道”面板——“栏杆扶手”下拉列表——（绘制路径），随意绘制一道栏杆，切换到三维视图，如图2.3-9所示。

图2.3-9三维栏杆

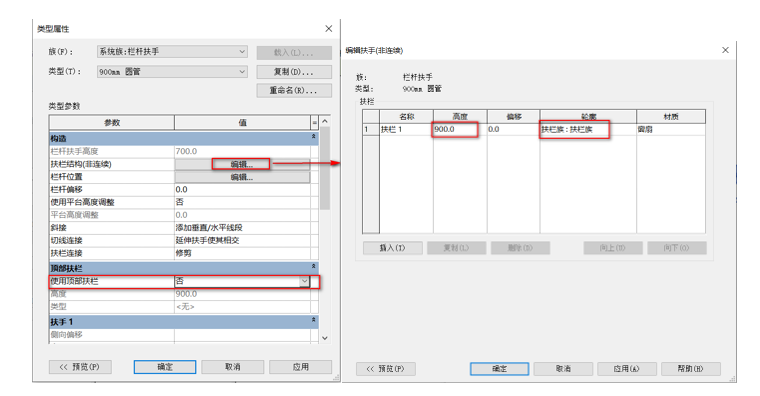

10.修改栏杆扶手参数。在属性浏览器中，点击属性面板中的“编辑类型”，在弹出“类型属性”窗口，调整其类型参数值，并进行调整其"扶栏结构（非连续）"参数，如图2.3-10所示。

图2.3-10修改扶手参数

11.点击“确定”，在三维视图上绘制栏杆扶手已经完成，如图2.3-11所示。

图2.3-11栏杆扶手
